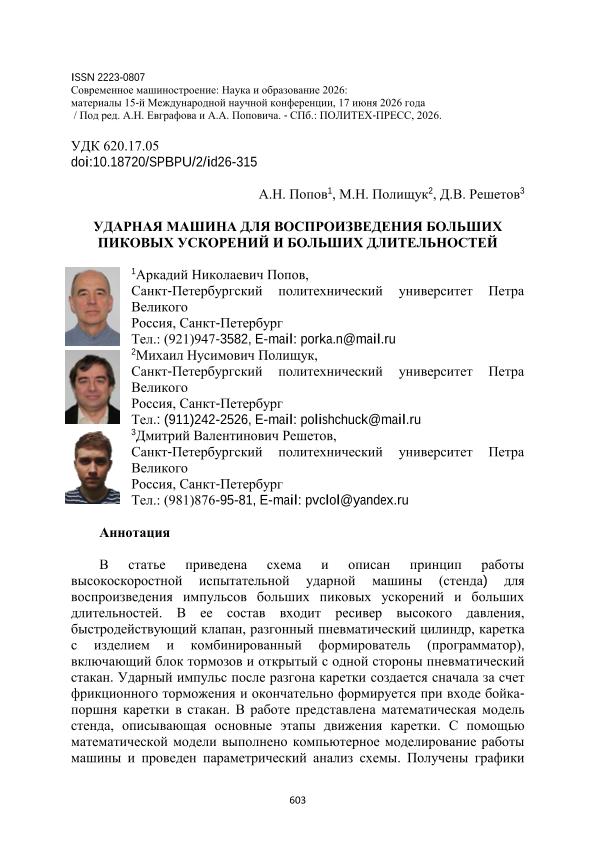

| Название | Ударная машина для воспроизведения больших пиковых ускорений и больших длительностей = Shock machine for reproducing high peak and long-duration shock pulses // Современное машиностроение: наука и образование 2026: материалы 15-й Международной научной конференции, 17 июня 2026 года = Modern Mechanical Engineering: Science and Education 2026: proceedings of the 15th International Scientific Conference, Russia, June 17, 2026 |
|---|---|
| Авторы | Попов Аркадий Николаевич ; Полищук Михаил Нусимович ; Решетов Дмитрий Валентинович |
| Организация | Санкт-Петербургский политехнический университет Петра Великого |
| Выходные сведения | Санкт-Петербург: ПОЛИТЕХ-ПРЕСС, 2026 |
| Коллекция | Общая коллекция |
| Тематика | Испытательные стенды ; Математическое моделирование ; испытательная ударная машина ; импульс ; комбинированный формирователь ; параметрический анализ ; impact testing machine ; pulse ; combined shaper ; parametric analysis |
| УДК | 620.1.05; 519.876.5 |
| Тип документа | Статья, доклад |
| Язык | Русский |
| DOI | 10.18720/SPBPU/2/id26-315 |
| Права доступа | Доступ по паролю из сети Интернет (чтение, печать, копирование) |
| Дополнительно | Новинка |
| Ключ записи | RU\SPSTU\edoc\79228 |
| Дата создания записи | 15.06.2026 |
Разрешенные действия
–
Действие 'Прочитать' будет доступно, если вы выполните вход в систему или будете работать с сайтом на компьютере в другой сети
Действие 'Загрузить' будет возможно после подготовки администраторами необходимых файлов
| Группа | Анонимные пользователи |
|---|---|
| Сеть | Интернет |
В статье приведена схема и описан принцип работы высокоскоростной испытательной ударной машины (стенда) для воспроизведения импульсов больших пиковых ускорений и больших длительностей. В ее состав входит ресивер высокого давления, быстродействующий клапан, разгонный пневматический цилиндр, каретка с изделием и комбинированный формирователь (программатор), включающий блок тормозов и открытый с одной стороны пневматический стакан. Ударный импульс после разгона каретки создается сначала за счет фрикционного торможения и окончательно формируется при входе бойкапоршня каретки в стакан. В работе представлена математическая модель стенда, описывающая основные этапы движения каретки. С помощью математической модели выполнено компьютерное моделирование работы машины и проведен параметрический анализ схемы. Получены графики ударных импульсов при различных давлениях в ресивере, скоростях разгона каретки, проходных сечениях дросселя пневматического стакана. Сделан вывод о целесообразности построения ударных машин по предложенной в статье схеме.
The article presents a schematic and describes the operating principle of a high-speed shock testing machine designed to reproduce pulses with high peak accelerations and long durations. The system consists of a high-pressure receiver, a fast-acting valve, an accelerating pneumatic cylinder, a carriage carrying the test object, and a pulse-shaping unit (programmer), which includes a braking module and a pneumatically driven cup open on one side. The shock pulse is generated after the acceleration of the carriage, initially through frictional braking and finally shaped when the piston-impactor of the carriage enters the cup. The paper presents a mathematical model of the testing machine describing the main stages of carriage motion. Computer simulations based on the model were performed, and a parametric analysis of the system was conducted. Shock pulse graphs were obtained for different receiver pressures, carriage acceleration velocities, and flow cross-sectional areas of the pneumatic cup orifice. The study concludes that it is reasonable to design shock machines based on the proposed configuration described in the article.
