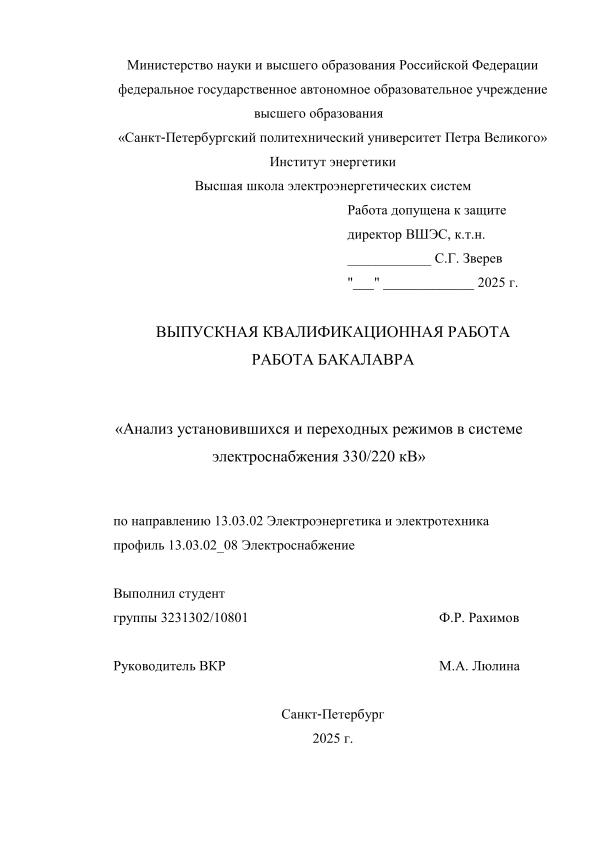

Название Анализ установившихся и переходных режимов в системе электроснабжения 330/220 кВ: выпускная квалификационная работа бакалавра: направление 13.03.02 «Электроэнергетика и электротехника» ; образовательная программа 13.03.02_08 «Электроснабжение»
Авторы Рахимов Фарид Ришатович
Научный руководитель Люлина Мария Александровна
Организация Санкт-Петербургский политехнический университет Петра Великого. Институт энергетики
Выходные сведения Санкт-Петербург, 2025
Коллекция Выпускные квалификационные работы ; Общая коллекция
Тематика электроснабжение ; устойчивость ; проектирование ; расчёт режима ; оборудование ; короткое замыкание ; electric power supply ; stability ; design ; steady state mode calculation ; equipment ; short circuit
Тип документа Выпускная квалификационная работа бакалавра
Тип файла PDF
Язык Русский
Уровень высшего образования Бакалавриат
Код специальности ФГОС 13.03.02
Группа специальностей ФГОС 130000 - Электро- и теплоэнергетика
DOI 10.18720/SPBPU/3/2025/vr/vr25-2900
Права доступа Доступ по паролю из сети Интернет (чтение, печать, копирование)
Дополнительно Новинка
Ключ записи ru\spstu\vkr\35574
Дата создания записи 28.07.2025

Разрешенные действия

Действие 'Прочитать' будет доступно, если вы выполните вход в систему или будете работать с сайтом на компьютере в другой сети

Действие 'Загрузить' будет доступно, если вы выполните вход в систему или будете работать с сайтом на компьютере в другой сети

Группа Анонимные пользователи
Сеть Интернет

В работе было произведено проектирование районной системы электроснабжения классом напряжений 330/220 кВ, выполнены все первичные этапы проектирования ЭЭС. Результатами работы является выбранное силовое оборудование, а также проводники, на основе выбранных машин был сделан расчёт установившегося режима, а также обеспечено необходимое качество напряжения согласно ГОСТ 32144-2013, были рассчитаны токи и напряжений при самом распространённом, однофазном коротком замыкании методом симметричных составляющих, при помощи специализированного программного комплекса «EMTP» были получены токи КЗ по присоединениям, а также осциллограммы токов и напряжений, на конечном этапе была проанализирована устойчивость представленной электроэнергетической энергосистемы и предложены мероприятий по её повышению, анализ проводился с использованием программного комплекса «Dymola». Объём работы – 75 страниц, она включает в себя 50 рисунков, 10 таблиц.

In this work, the design of a regional electric power supply system with voltage classes of 330/220 kV was carried out, including all primary stages of designing an electrical energy system (EES). The results include selected power equipment as well as conductors. Based on the chosen machines, steady-state mode calculations were performed to ensure necessary voltage quality according to GOST 32144-2013. Currents and voltages during the most common single-phase short circuit were calculated using the method of symmetrical components. Specialized software complex EMTP was used to obtain short-circuit currents by connections and oscillograms of currents and voltages. Finally, stability analysis of the presented electric power system was conducted using Dymola software complex, along with proposals for improving its performance. The volume of the work is 75 pages, which includes 50 drawings and 10 tables.

Место доступа Группа пользователей Действие
Локальная сеть ИБК СПбПУ Все
Прочитать Печать Загрузить
Интернет Авторизованные пользователи СПбПУ
Прочитать Печать Загрузить
Интернет Анонимные пользователи
  • Введение
  • 1. Выбор силового оборудования
    • 2.1. Генераторы
    • 2.1. Генераторные трансформаторы
    • 2.2. Трансформаторы нагрузок.
    • 2.3. Трехобмоточные трансформаторы
    • 2.4. Воздушные линии
      • Выбор сечения проводов линии ВЛ1
      • Выбор сечения проводов ВЛ2
      • Выбор сечения проводов ВЛ6
      • Выбор сечения проводов кольцевой схемы
  • 2. Расчет установившегося режима ЭЭС
    • Воздушные линии
    • Двухобмоточные трансформаторы
    • Трёхобмоточные трансформаторы
    • Расчёт от первого генератора
    • Расчёт от второго генератора
    • Автотрансформатор 1
    • ВЛ6
    • Трансформатор 2
    • Кольцевая сеть
    • Часть схемы после кольца
    • Расчёт при помощи специализированного программного обеспечения
  • 3. Расчёт токов и напряжений несимметричного КЗ
    • Приведение к относительным единицам
    • Эквивалентирование для схемы прямой последовательности
    • Эквивалентирование обратной последовательности
    • Эквивалентирование нулевой последовательности
    • Определение токов и напряжений в точке КЗ
    • Расчёт ТКЗ в программном комплексе «ЕМТР»
  • 4. Анализ динамической устойчивости
  • 5. Заключение
  • Используемая литература
