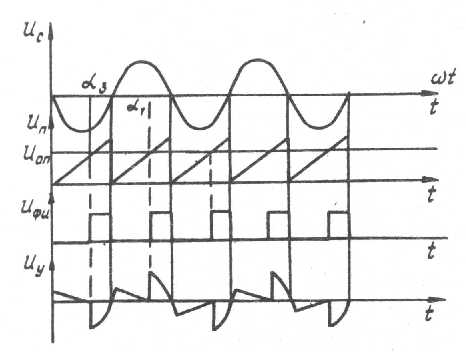

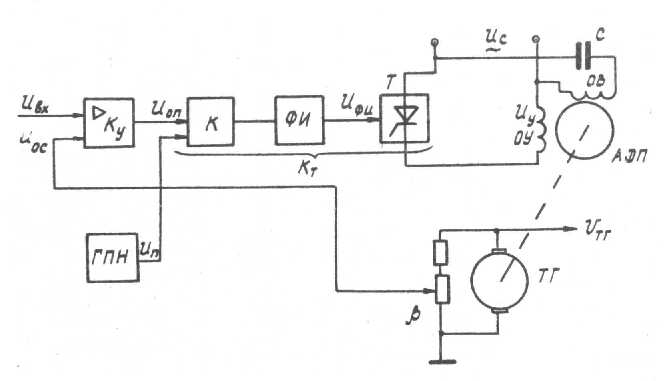

Аналогичное амплитудно-фазовое управление АДД при питании его от синусоидального напряжения можно осуществить с помощью тиристорного преобразователя, функциональная схема которого показана на рис. 2-3.2, а. Система содержит двухполупериодный преобразователь Т мостового типа и схему импульсно-фазового управления этим преобразователем СИФУ. СИФУ содержит генератор пилообразного напряжения ГПН, компаратор К и формирователь управляющего тиристором импульса Ф. Временная диаграмма работы преобраователя совместно с СИФУ показана на рис. 2-3.2, б. СИФУ сравнивает пилообразное напряжение Uп с разностью опорного и входного напряжений Uоп-Uвх, и при равенстве этих напряжений формирует импульс управления тиристором Uу. Сдвиг импульса Uу относительно начала периода зависит от Uвх. При Uвх=0 сдвиг нулевой, а при Uвх=max он равен 0,25 Т. Таким образом напряжение управления Uоу изменяется от 0 до Uс.
