Details
| Title | Исследование процесса селективного лазерного плавления для сплава ВЖ159 с добавлением наночастиц TiB[2]. Анализ пористости и микротвердости = Investigation of the selective laser melting process for VZh159 alloy with TiB[2] nanoparticle addition. Analysis of porosity and microhardness // Глобальная энергия. – 2025. – Т. 31, № 3. — С. 86-97 |
|---|---|
| Creators | Золотарев А. М. ; Нефёдова В. А. ; Барабаш А. Л. ; Полозов И. А. ; Попович А. А. |
| Imprint | 2025 |
| Collection | Общая коллекция |
| Subjects | Технология металлов ; Металловедение в целом ; никелевые сплавы ; лазерное плавление ; селективное лазерное плавление ; диборид титана ; пористость сплавов ; микротвердость сплавов ; nickel alloys ; laser melting ; selective laser melting ; titanium diboride ; porosity of alloys ; microhardness of alloys |
| UDC | 669.017 |
| LBC | 34.2 |
| Document type | Article, report |
| Language | Russian |
| DOI | 10.18721/JEST.31306 |
| Rights | Свободный доступ из сети Интернет (чтение, печать, копирование) |
| Additionally | New arrival |
| Record key | RU\SPSTU\edoc\78331 |
| Record create date | 2/25/2026 |

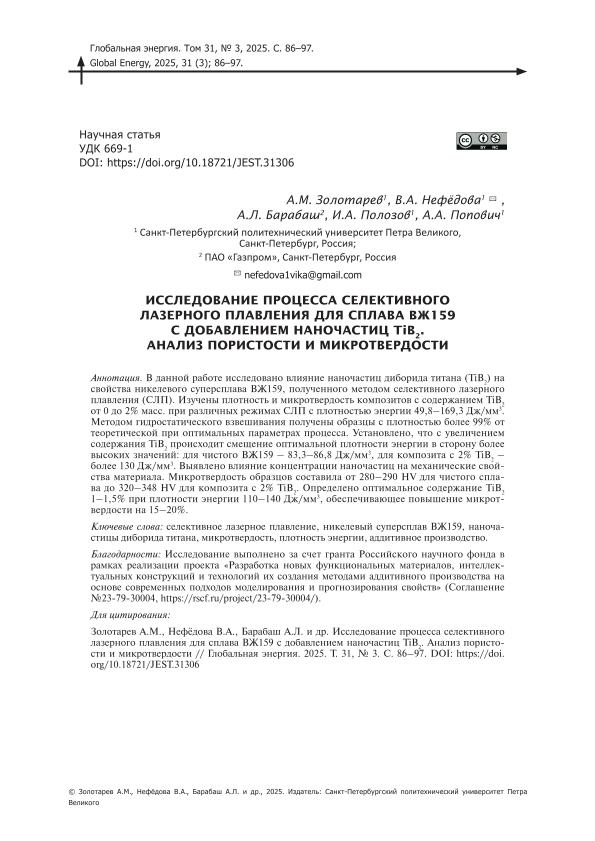

В данной работе исследовано влияние наночастиц диборида титана (TiB[2]) на свойства никелевого суперсплава ВЖ159, полученного методом селективного лазерного плавления (СЛП). Изучены плотность и микротвердость композитов с содержанием TiB[2] от 0 до 2% масс. при различных режимах СЛП с плотностью энергии 49,8-169,3 Дж/мм{3}. Методом гидростатического взвешивания получены образцы с плотностью более 99% от теоретической при оптимальных параметрах процесса. Установлено, что с увеличением содержания TiB[2] происходит смещение оптимальной плотности энергии в сторону более высоких значений: для чистого ВЖ159 - 83,3-86,8 Дж/мм{3}, для композита с 2% TiB[2] - более 130 Дж/мм{3}. Выявлено влияние концентрации наночастиц на механические свойства материала. Микротвердость образцов составила от 280-290 HV для чистого сплава до 320-348 HV для композита с 2% TiB[2]. Определено оптимальное содержание TiB[2] 1-1,5% при плотности энергии 110-140 Дж/мм{3}, обеспечивающее повышение микротвердости на 15-20%.
This study investigates the effect of titanium diboride (TiB[2]) nanoparticles on the properties of nickel superalloy VZh159 fabricated by selective laser melting (SLM). The study examines the density and microhardness of composites containing 0 to 2 wt.% TiB[2] under various SLM processing modes with energy densities ranging from 49.8 to 169.3 J/mm{3}. Density measurements were conducted using hydrostatic weighing, achieving samples with density exceeding 99% of the theoretical value at optimal process parameters. The study reveals that increasing TiB[2] content shifts the optimal energy density toward higher values: for pure VZh159 it is 83.3-86.8 J/mm{3} and for composites with 1.5% and 2% TiB[2] it exceeds 130 J/mm{3}. The research demonstrates progressive microhardness enhancement with increasing TiB[2] concentration, from 280-290 HV for the pure alloy to 320-348 HV for 2% TiB[2] composite. The study determines the optimal TiB[2] content as 1-1.5 wt.% at energy density of 110-140 J/mm{3}, providing 15-20% microhardness improvement.
| Network | User group | Action |
|---|---|---|
| ILC SPbPU Local Network | All |
|
| Internet | All |
|
Access count: 16
Last 30 days: 16
